如何将 EByte E108-GN03D GPS 模块连接到 EByte EoRa-S3 开发板

本文提供了一份 亿佰特 EByte E108-GN03D GPS 模块 与 EByte EoRa-S3 开发板 连接的详细教程，并使用Meshtastic 固件实现 GPS 数据显示。通过本教程，您将学会如何连接和配置 GPS 模块，使其可以将经度、纬度和海拔数据发送到 Meshtastic 设备的 OLED 屏幕上。

第一步：参考文档

在开始之前，建议先获取 GPS 模块和开发板的规格书及电路图，以便了解它们的引脚配置和连接方法。以下是相关文档的链接：

1. EByte E108-GN03D GPS 模块用户手册：下载链接
2. EByte EoRa-S3 开发板用户手册：下载链接
3. EByte EoRa-S3 开发板电路图：下载链接

这些文档对核对引脚、接线和电压要求非常重要。

第二步：核对 GPS 模块的引脚和线序

在连接 GPS 模块和开发板之前，请务必核对 GPS 模块的引脚定义和线序。由于不同供应商可能使用不同的线缆颜色，请勿盲目依赖线缆颜色的通用示例。您需要通过规格书或供应商提供的资料进行确认。

以下是 E108-GN03D GPS 模块的引脚定义：

第三步：将 GPS 模块连接到 EoRa-S3 开发板

接线时，需要将 GPS 模块的引脚连接到 EoRa-S3 开发板的 GPIO 引脚。以下接线表是本教程的示例，您可以根据需要选择其他 GPIO 引脚，但需确保在 Meshtastic 设置中正确配置相应引脚。

flowchart TD

    %% GPS 模块引脚
    GPS_ON_OFF["ON_OFF (白色)"]
    GPS_1PPS["1PPS (蓝色)"]
    GPS_GND["GND (绿色)"]
    GPS_TXD["TXD (黄色)"]
    GPS_RXD["RXD (黑色)"]
    GPS_VCC["VCC (红色)"]

    %% EoRa-S3 引脚
    EORA_IO38["IO38 (GPIO 电源控制)"]
    EORA_GND["GND"]
    EORA_IO40["IO40 (RX)"]
    EORA_IO41["IO41 (TX)"]
    EORA_5V["5V / 3.3V"]

    %% 不适用节点
    NotApplicable["Meshtastic 不需要"]

    %% 连接示意图
    GPS_ON_OFF ---|白色| EORA_IO38
    GPS_GND ---|绿色| EORA_GND
    GPS_TXD ---|黄色| EORA_IO40
    GPS_RXD ---|黑色| EORA_IO41
    GPS_VCC ---|红色| EORA_5V
    GPS_1PPS ---|蓝色| NotApplicable

注意事项：

1. 请再次确认 GPS 模块的引脚定义和线缆颜色。
2. 确保 VCC 和 GND 的连接正确，以免损坏模块。

第四步：配置 Meshtastic 固件

硬件连接完成后，需要在 Meshtastic 固件中设置正确的 GPIO 引脚，以便设备能够识别 GPS 模块。

1. 打开 Meshtastic Web UI 或使用 Meshtastic 应用程序连接设备。
2. 进入 GPS 模块配置页面。

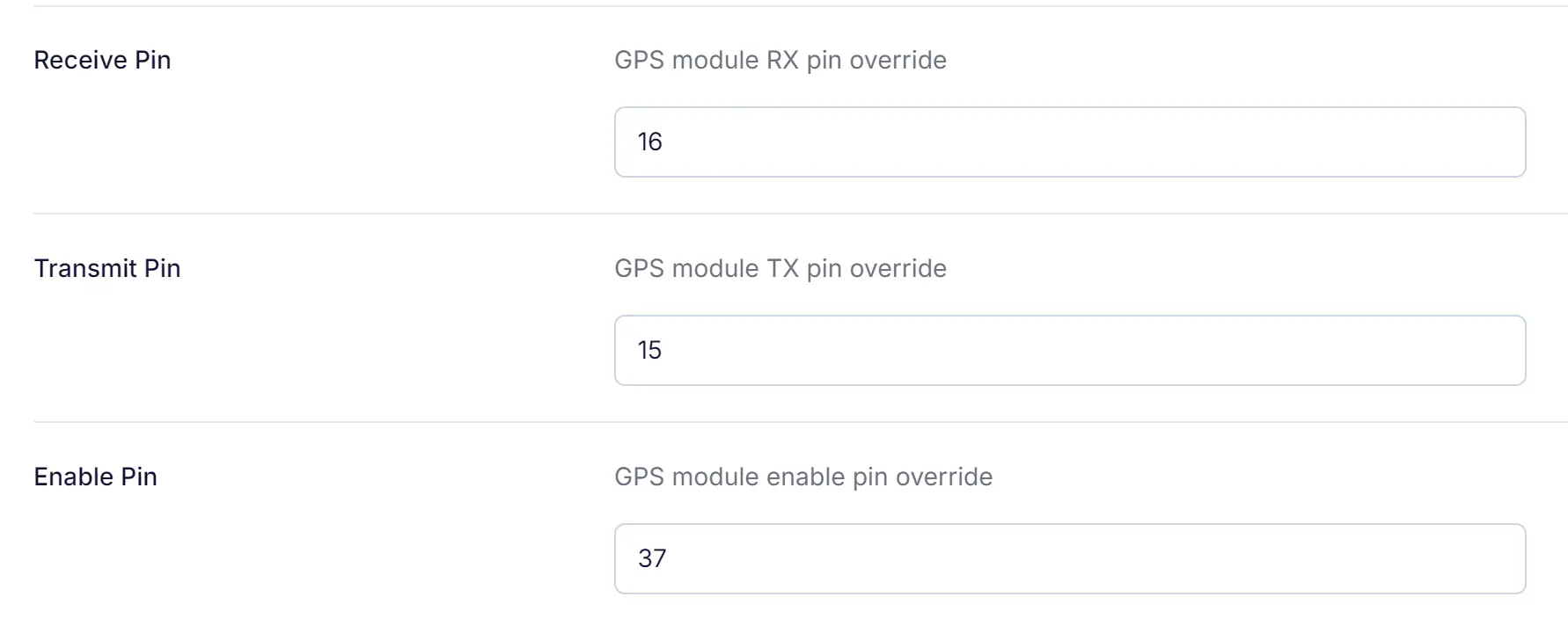

3. 设置以下 GPIO 引脚：
   • 接收引脚（RX）：设置为 16（连接到 GPS 模块的 TXD 引脚）。
   • 发送引脚（TX）：设置为 15（连接到 GPS 模块的 RXD 引脚）。
   • 启用引脚：设置为 37（连接到 GPS 模块的 ON_OFF 引脚）。
4. 保存配置并重启设备。

第五步：测试 GPS 模块

连接和配置完成后，测试 GPS 模块是否正常工作。

测试步骤：

1. 启动 EoRa-S3 开发板。
2. 等待 GPS 模块搜索卫星（可能需要几分钟，视天空开阔度而定）。
3. 检查 Meshtastic 设备的 OLED 屏幕是否显示以下数据：
   • 经度和纬度：如 37.7749 和 -122.4194。
   • 海拔：如 50.3 m。

常见问题排查：

• 如果没有 GPS 数据，请检查以下内容：
  1. 确认接线无误，特别是 TX 和 RX 引脚。
  2. 核实 Meshtastic 设置的 GPIO 引脚是否正确。

总结

连接 GPS 模块后，Meshtastic 设备可实现以下功能：

1. 实时共享位置，与其他 Meshtastic 用户交换位置信息。
2. 在 OLED 屏幕上显示经度、纬度和海拔数据。
3. 在导航、跟踪和户外活动中提供位置数据支持。
4. 更新设备时间 RTC

本教程介绍了如何将 EByte E108-GN03D GPS 模块连接到 EByte EoRa-S3 开发板并运行 Meshtastic 固件。通过仔细核对引脚、正确连接和配置固件，您的 Meshtastic 设备可以有效利用 GPS 数据增强功能。如果遇到问题或希望扩展功能，请随时寻求帮助！
