T114 杀手？焊武帝 35 块 DIY nRF52 Meshtastic 节点

投稿来自 社区群 成员 重庆-BG8HVK。谢谢作者的耐心整理和无私分享。

编者按

在物联网和低功耗无线通信的时代，DIY 自制 LoRa 节点已经成为技术爱好者探索和实践的重要方向。

本文将以 nRF52 开发板和 SX1262 模块为基础，详细讲解如何手动打造一个 Meshtastic 节点。通过焊接、刷入固件和配置的全过程，不仅能深入理解硬件与通信协议的结合，还能体验 DIY 的乐趣与挑战。

如果你正在寻找一份完整的指南，帮助你从零开始搭建自己的 LoRa 网络，这篇文章将是你理想的起点。

如果你不具备飞线的技术，只想用一些现成的工具，但又希望保留一点 DIY 的乐趣，可以关注 MeshCN 社区其他文章，比如关于 fakeTec 项目的介绍，它通过 PCB 替代飞线，让你轻松实现同样的功能。

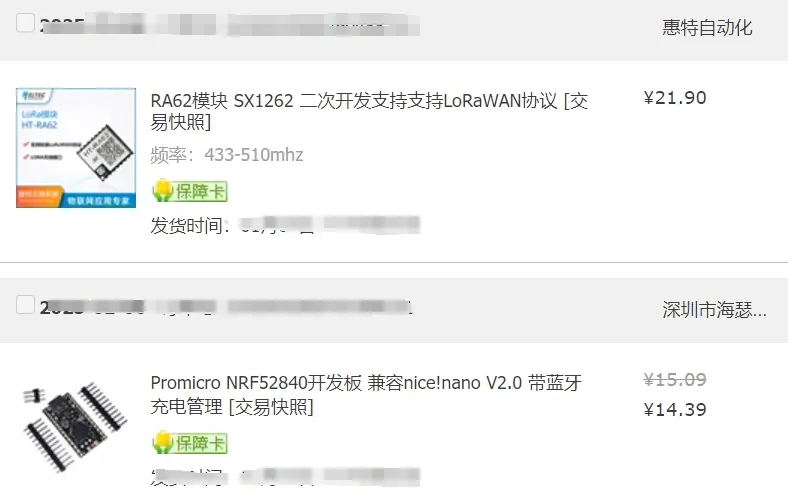

一、购买器材

1. nRF52840 开发板 1x
2. LoRa 模块 SX1262（建议带温补晶振，我选的 Heltec 的 HT-RA62）1x

💴 合计成本 35 块人民币。

编者注
SX1262 是 Semtech 公司生产的一款 LoRa 芯片，相当于发动机，提供了核心通信能力；而 HT-RA62 则是 Heltec 基于 SX1262 打造的完整模块，集成了 SX1262 和必要的外围电路（如电源管理和天线接口），就像在发动机的基础上装配了车架、电池和轮胎，变成了一辆可以直接使用的汽车。
开发者无需自行设计硬件，只需「驾驶汽车」，即可轻松实现 LoRa 通信。

至于温度补偿晶振（TCXO），选择带 TCXO 的 LoRa 模块对于 Meshtastic 的太阳能节点或户外节点至关重要，因为这些设备通常暴露在温差较大的环境中（如白天高温与夜晚低温）。TCXO 能自动补偿温度引起的频率漂移，确保在远距离通信中保持稳定的信号质量和可靠性。

二、根据线路图焊接

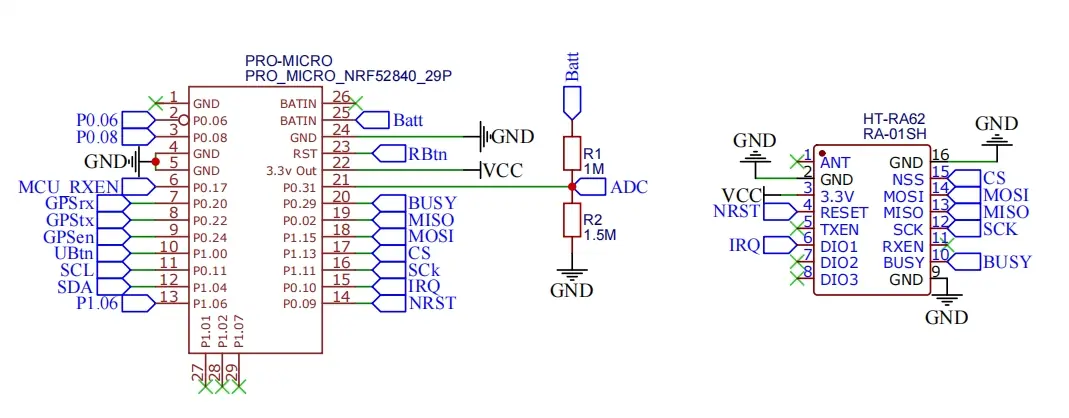

参考这个 nRF52 开发板 Pro-Micro 原理图 完成焊接。

RA62 模块如下：

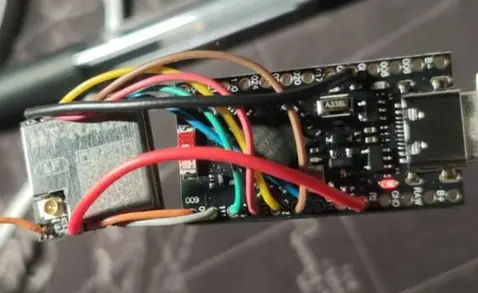

焊接完成后的实物展示如下：

编者注
这个飞线很 焊武帝 啊！如果你不是焊武帝的话，不妨关注一下 fakeTec 项目。它的材料和原理与这套飞线设计基本一致，但把飞线替换成了一个简单的 PCB 板，这样你就不需要高超的飞线技术，也能轻松 DIY 成功了！

三、刷固件/烧录过程

1. 刷 Bootloader

1. 打开 Adafruit nRF52 Bootloader 下载 nice_nano_bootloader-0.9.2_s140_6.1.1.zip。

2. 在 Python 下安装 adafruit-nrfutil 模块：

   pip install adafruit-nrfutil

3. 通过以下命令刷入 Loader：

   • Windows 10 下（假设串口为 COM11）：

     adafruit-nrfutil dfu serial -pkg nice_nano_bootloader-0.9.2_s140_6.1.1.zip -p COM11

   • Linux 下：

     adafruit-nrfutil dfu serial -pkg nice_nano_bootloader-0.9.2_s140_6.1.1.zip -p /dev/tty.usbmodem21201

2. 刷入 nrf_erase2.uf2

1. 在固件下载页面 Meshtastic Firmware 中找到适配的擦除固件（例如 Meshtastic_nRF52_factory_erase_v3_S140_7.3.0.uf2 或 Meshtastic_nRF52_factory_erase_v3_S140_6.3.0.uf2）。
   根据 SoftDevice 主版本号选择对应文件：
   • 7.x.x：使用 Meshtastic_nRF52_factory_erase_v3_S140_7.3.0.uf2。
   • 6.x.x：使用 Meshtastic_nRF52_factory_erase_v3_S140_6.3.0.uf2。
2. 将设备短接 RST 和 GND 两下，进入刷机模式（设备会以可移动盘符形式显示）。
3. 将 nrf_erase2.uf2 文件拷贝到该移动盘符，等待设备自动重启。

3. 刷入 Meshtastic

1. 打开 固件下载页面，选择 nrf52_promicro_diy，下载 nrf52_promicro_diy_tcxo-v2.5.19.33e5a045.daily.uf2。
2. 连续快速短接 RST 和 GND 两下进入刷机模式，出现移动盘符，将 *.uf2 文件拷贝到移动盘中，等待设备自动重启。

4. 设置 Meshtastic

您可以选择以下两种方式设置：

• 通过 Web 模式：使用 client.meshtastic.org 连接串口进行设置。
• 通过手机 App：使用 App 连接蓝牙进行设置，默认 PIN 为 123456。

编者注
如果你的 Meshtastic 设备在没有屏幕的情况下刷入固件，它会自动默认蓝牙配对 PIN 为 「123456」。这正是本文的情况。
但如果设备曾经连接过屏幕并开机，那么配置会变成随机 PIN，即使后来屏幕被移除，这个随机 PIN 配置仍会保留。要解决这个问题，可以通过 Web Client 或 Meshtastic 手机 App 将配置改为使用默认 PIN，或者通过恢复出厂设置，下次开机后 PIN 会重新变为 「123456」。
记得根据实际情况选择合适的方式哦！
